Соединитель двухуровневый для профиля UA (50) DIY

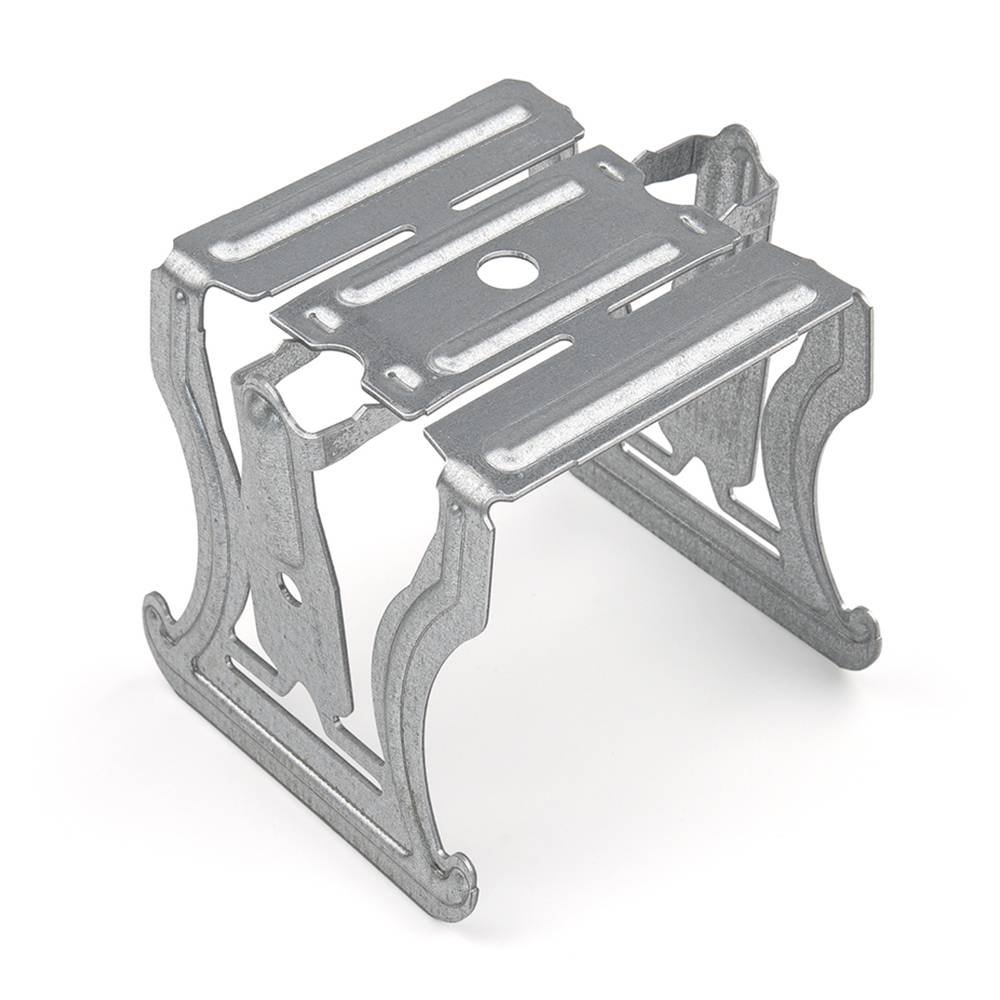

Описание Двухуровневый соединитель КНАУФ для профиля UA 50/40

Двухуровневый соединитель для массивного профиля UA 50/40 — это не хлипкий «крабик» из обычных систем, а мощнейший штампованный узел, созданный для тяжелой артиллерии каркасного строительства. Профиль UA 50/40 используется для возведения нагруженных перегородок, установки тяжелых противопожарных дверей и стен, выдерживающих экстремальные ударные нагрузки. Когда в таком каркасе нужно пересечь два профиля под прямым углом (один идет поверх другого, например, горизонтальная перемычка пересекает вертикальную стойку), на сцену выходит этот соединитель.

Он намертво связывает два толстостенных профиля в разных плоскостях, превращая перекрестие в единый жесткий узел. Никакой сварки, никаких «колхозных» подрезок — просто накладываешь мощную штамповку, вкручиваешь усиленные саморезы, и узел держит вес десятков килограммов огнестойких плит и стальных дверей.

Преимущества

• Экстремальная несущая способность — спроектирован так, чтобы выдерживать вес тяжелых огнестойких перегородок без деформации.
• Жесткая геометрия — гарантирует идеальное пересечение профилей под 90 градусов, каркас не «гуляет» и не складывается.
• Отказ от сварки — сохраняет заводское цинковое покрытие и огнестойкость металла, не требует сварщика и огневых работ.
• Толстая штампованная сталь — не гнется и не играет при затяжке мощных саморезов в толстый профиль UA.
• Сертифицированное решение — элемент одобрен для использования в официальных системах противопожарных перегородок КНАУФ.
• Скорость монтажа — узел собирается за минуту с помощью обычного шуруповерта.

Материал

Изготавливается методом холодной штамповки из высокопрочной углеродистой стали. В отличие от обычных соединителей для CD-профилей, здесь используется металл увеличенной толщины (от 1,5 до 2,0 мм и более), чтобы выдерживать колоссальные нагрузки на срез и разрыв. Сверху деталь покрыта слоем цинка для защиты от коррозии. Работает в паре с усиленными саморезами по металлу (с острым концом или сверлом, в зависимости от толщины стали UA-профиля).

Где можно применять

Этот соединитель — сугубо профессиональный элемент для сложных и ответственных объектов:

• Противопожарные перегородки с обшивкой плитами КНАУФ-Файерборд.
• Пересечение горизонтальных перемычек и вертикальных стоек в каркасах для тяжелых стальных дверей.
• Возведение нагруженных стен в складских, промышленных и коммерческих комплексах.
• Каркасы для защиты лифтовых шахт и эвакуационных зон.
• Любые системы, где профиль UA 50/40 используется в качестве несущего основания.

Подготовка к монтажу

Работа с тяжелыми системами требует педантичности. Ошибка в узле пересечения может снизить несущую способность всей стены. Что делаем:

• Точная разметка. Места пересечения профилей должны быть размечены с точностью до миллиметра. Профили не должны уходить в сторону от оси.
• Резка профиля. UA-профиль режется строго под 90 градусов. Никаких скосов и заусенцев в месте пересечения — соединитель должен лечь идеально ровно.
• Подбор крепежа. Заранее готовим усиленные саморезы по металлу (типа LN или LB, длиной 13-19 мм). Для толстой стали UA-профиля (обычно 2 мм) нужны саморезы с острым наконечником-сверлом, чтобы они прошли металл, а не смяли его.
• Инструмент. Мощный шуруповерт с регулировкой крутящего момента и качественные биты. Слабый инструмент просто не сможет вкрутить саморез в толстый профиль через еще более толстый соединитель.

Монтаж и фиксация

1. Укладка профилей. Укладываем один профиль (например, вертикальную стойку) и поперек него кладем второй (горизонтальную перемычку). Они должны пересекаться ровно под прямым углом.
2. Установка соединителя. Накладываем двухуровневый соединитель на место пересечения. Его геометрия должна точно охватывать оба профиля, плотно прижимая их друг к другу через свои отбортовки.
3. Фиксация первого профиля. Вкручиваем саморезы через отверстия соединителя в полку нижнего профиля. Затягиваем их плотно, но без фанатизма, чтобы не сорвать резьбу в толстом металле.
4. Фиксация второго профиля. Аналогично закрепляем второй профиль, вкручивая саморезы в его полку через соответствующие пазы соединителя. Узел намертво связывает оба элемента.
5. Контроль жесткости. Пробуем пошатать перекрестие рукой. Узел должен стоять как влитой, без малейших люфтов и скрипов. Если есть люфт — докручиваем саморезы или проверяем, не смялся ли металл.
6. Обшивка. После сборки всех узлов пересечения каркас готов к укладке минераловатных плит и обшивке листами КНАУФ-Файерборд или ГКЛ.

Очистка инструмента

Шуруповерты и биты протираем сухой тряпкой. Особое внимание уделяем битам: при работе с толстым металлом они быстро стираются. Тупая бита слизывает шляпку самореза, и такой узел придется высверливать, что на стройке — огромная потеря времени. Сами соединители до монтажа храним в чистоте, не допускаем попадания на них цементного молока или монтажной пены.

Условия хранения

Храним в сухом крытом помещении, желательно в оригинальной картонной таре. Детали тяжелые, металлические, но если их свалить кучей на сырой пол, они могут покрыться белой ржавчиной. При падении с высоты на бетон толстая сталь может деформироваться, и соединитель не сядет плотно на профиль. Бережем упаковку и цинковое покрытие до самого момента установки.
