Подвес с заж д/ПП проф (100) штрих-код

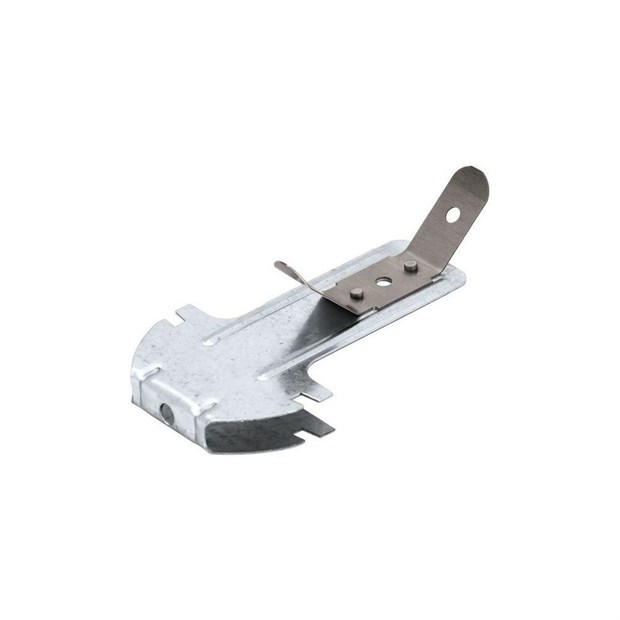

Описание КНАУФ-подвес анкерный с зажимом для крепления КНАУФ-профилей ПП 60/27

Анкерный подвес с зажимом (в народе его частенько называют «подвес на тяге» или «бабочка») — это классическое решение для потолков, которые нужно опустить на приличное расстояние от перекрытия. Если прямой подвес позволяет отступить от бетона максимум на 15-20 сантиметров, то эта система дает возможность создать потолок хоть в метре, хоть в двух от плиты, сохраняя при этом идеальную жесткость и возможность миллиметровой регулировки.

Система состоит из трех элементов: пружинного анкера, который намертво сидит в бетоне; стальной тяги (стержня), связывающей анкер с потолком; и специального зажима-скобы, в который просто вщелкивается потолочный профиль ПП 60/27 (он же CD 60/27). Это решение массово используется в коммерческом строительстве, офисах и коридорах, где за потолком прячутся толстые слои вентиляции и кабельных трасс.

Преимущества

• Любая высота опускания — позволяет монтировать потолок на расстоянии от 15 см до нескольких метров от перекрытия.
• Мгновенная регулировка — зажим просто сдвигается по тяге вверх-вниз, уровень выставляется за секунды без молотков и кувалд.
• Отсутствие «ушей» — не нужно откусывать торчащие концы металла, как у прямых подвесов, что ускоряет работу и снижает риск акустических мостиков.
• Высокая несущая способность — узел выдерживает вес многослойных потолков и тяжелого инженерного оборудования.
• Жесткая фиксация профиля — зажим намертво обхватывает профиль ПП 60/27, исключая люфты и скрипы.
• Скорость монтажа — сборка узла занимает меньше минуты, что критично на больших площадях.

Материал

Все элементы системы изготавливаются из прочной оцинкованной стали. Анкер штампуют из толстого металла (около 1,0–1,2 мм), чтобы он не разогнулся при забивании. Тяга — это калиброванный стальной пруток диаметром 4-6 мм (гладкий или с резьбой), который работает на разрыв. Зажим также выполнен из штампованной стали с упругим фиксирующим язычком. Цинковое покрытие защищает всю конструкцию от коррозии внутри запотолочного пространства.

Где можно применять

Анкерный подвес с зажимом — это стандарт для помещений с высокими потолками и сложными коммуникациями:

• Офисные пространства open-space и коридоры, где за потолком идут вентканалы.
• Торговые центры, аэропорты, вокзалы и другие общественные здания.
• Подвалы и технические этажи с низким перекрытием, но толстым слоем коммуникаций.
• Многоуровневые потолки с большим перепадом высот между ярусами.
• Помещения, где нужно скрыть массивные балки или трубы под единым уровнем потолка.

Подготовка основания

Анкер держит всю конструкцию, поэтому его установка требует максимальной точности. Что делаем:

• Разметка. Размечаем оси профилей ПП 60/27 (обычно шаг 60 или 120 см) и точки установки анкеров вдоль этих осей (шаг подвесов 60-80 см).
• Очистка. Сдуваем пыль с потолка. Анкер должен войти в чистый бетон, иначе он может провернуться или не раскрыться.
• Поиск арматуры. Стараемся не попадать буром в арматуру. Если попали — смещаем точку на пару сантиметров в сторону.
• Глубина бурения. Отверстие должно быть на 10-15 мм глубже длины распорной части анкера, чтобы анкер сел до конца и не уперся в мусор.

Подготовка материала

• Комплектуем узлы: берем анкер, тягу и зажим. Если тяга длинная, заранее отрезаем её болгаркой или ножовкой по металлу до нужной длины (с учетом того, что потолок будет опущен на нужную высоту).
• Проверяем, чтобы тяга была чистой, без налипшего бетона или ржавчины.
• Готовим инструмент: перфоратор, молоток, болгарка (для резки тяг), пассатижи для подгибания язычка зажима, лазерный уровень.

Совет: при установке зажима на тягу следите за тем, чтобы фиксирующий язычок был загнут правильно и намертво прижимал профиль ПП 60/27. Если язычок просто вставлен «для галочки», профиль может со временем съехать или начать дребезжать от вибрации. И еще: никогда не допускайте контакта стальной тяги с листом гипсокартона! Если тяга касается ГКЛ, она становится акустическим мостиком и передает шум с перекрытия прямо в комнату. Оставляйте зазор минимум 5-10 мм между тягой и листом.

Монтаж и фиксация

1. Установка анкера. Забиваем пружинный анкер в просверленное отверстие молотком до упора. Пружина должна сжаться, а распорные элементы раскрыться внутри бетона.
2. Навеска тяги. Цепляем петлю тяги за анкер (или продеваем тягу в отверстие анкера). Тяга должна висеть свободно, без перекосов.
3. Установка зажима. Надеваем зажим-скобу на тягу. Продеваем тягу в соответствующие пазы скобы.
4. Вставка профиля. Вставляем потолочный профиль ПП 60/27 в зажим. Профиль должен лечь на дно скобы и быть прижатым фиксирующим язычком.
5. Фиксация зажима. Пассатижами загибаем язычок зажима так, чтобы он намертво заблокировал профиль и саму тягу в скобе.
6. Выравнивание. Сдвигаем зажим по тяге вверх или вниз, выставляя профиль точно по лазерному уровню. После этого окончательно проверяем надежность защелки.

Очистка инструмента

Перфоратор очищаем от бетонной пыли сухой щеткой. Бур протираем и смазываем. Пассатижи и болгарку протираем сухой ветошью. Сами тяги и зажимы до монтажа должны быть чистыми — если на них попадет бетонная пыль или цементное молочко, узел будет работать некорректно.

Условия хранения

Храним в сухом крытом помещении, желательно в заводской картонной упаковке. Металлические детали тяжелые, и если их свалить кучей на сырой пол, они могут покрыться белым налетом (оксидом цинка) или точечной ржавчиной. Коробку не ставим на голый бетонный пол, используем поддоны или фанеру. Срок годности не ограничен, пока не нарушено цинковое покрытие.
